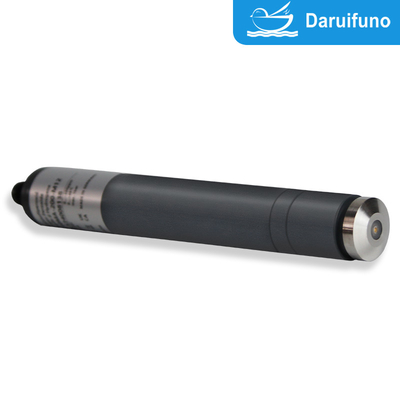

Ο αισθητήρας υπεροξειδίου του υδρογόνου με μεμβράνη δύο ηλεκτροδίων WP10 έχει τα ακόλουθα χαρακτηριστικά και πλεονεκτήματα, καθιστώντας τον εξαιρετικό στην επεξεργασία νερού:
Χαρακτηριστικά
Μηχανικά ισχυρό σύστημα μεμβράνης
Ο αισθητήρας υιοθετεί σχεδιασμό συστήματος μεμβράνης υψηλής αντοχής, ο οποίος μπορεί να λειτουργεί σταθερά σε σκληρά περιβάλλοντα και να αποτρέπει αποτελεσματικά τη βλάβη.
Ανεκτικότητα σε επιφανειοδραστικό
Έχει υψηλή ανοχή σε επιφανειακά δραστικά (όπως απορρυπαντικά ή χημικά αντιδραστήρια) και είναι κατάλληλο για διάφορες συνθήκες ποιότητας νερού.
Υψηλή ανοχή στα χημικά
Μπορεί να αντέξει την επίδραση διαφόρων χημικών ουσιών (συμπεριλαμβανομένων ισχυρών οξειδωτικών ή άλλων διαβρωτικών ουσιών) για να εξασφαλίσει μακροχρόνια σταθερότητα.
Εφαρμόσιμο εύρος θερμοκρασίας
Η θερμοκρασία του νερού εργασίας μπορεί να φθάσει τους 45°C, η οποία καλύπτει τις περισσότερες ανάγκες βιομηχανικής επεξεργασίας νερού.
Πολλαπλές προαιρετικές περιοχές
Διατίθενται τρεις περιοχές: 0200 ppm, 02000 ppm και 0~2000 ppm, οι οποίες ανταποκρίνονται σε διαφορετικές ανάγκες από την ανίχνευση ίχνων έως την ανίχνευση υψηλών συγκεντρώσεων.
Πλεονεκτήματα
Ακριβής μέτρηση
Χρησιμοποιώντας ένα σύστημα δύο ηλεκτροδίων, έχει υψηλή ευαισθησία και ακρίβεια και μπορεί να ανταποκριθεί γρήγορα στις αλλαγές της συγκέντρωσης υπεροξειδίου του υδρογόνου.
Χαμηλές απαιτήσεις συντήρησης
Ο ανθεκτικός σχεδιασμός και η σταθερή λειτουργία μειώνουν τη συχνότητα και το κόστος συντήρησης.
Ευρέως χρησιμοποιείται
Εφαρμόζεται σε διάφορες διαδικασίες επεξεργασίας νερού, συμπεριλαμβανομένου του πόσιμου νερού, των βιομηχανικών λυμάτων, των λυμάτων και του κυκλοφορούντος νερού ψύξης.
Εύκολο στη λειτουργία
Μονονώδης σχεδιασμός και φιλική προς το χρήστη διεπαφή για εύκολη εγκατάσταση και χρήση.
Υψηλή σταθερότητα
Δεν επηρεάζεται από διακυμάνσεις της ροής νερού, είναι ικανό να λειτουργεί συνεχώς για μεγάλο χρονικό διάστημα, μειώνοντας τον κίνδυνο μετατόπισης του οργάνου και σφαλμάτων δεδομένων.
Σύστημα δύο ηλεκτροδίων, χρησιμοποιείται σε όλες τις επεξεργασίες νερού, μηχανικά ισχυρό σύστημα μεμβράνης, ανθεκτικό σε επιφανειακά δραστικά, υψηλή αντοχή σε χημικά, μέγιστη θερμοκρασία νερού: 45°C,προαιρετικό εύρος 0~200/2000/20000 ppm
Η ηλεκτρική σύνδεση χωρίς δυναμικό είναι απαραίτητη, καθώς το ηλεκτρονικό αισθητήρα δεν είναι εξοπλισμένο με γαλβανική μόνωση.
|
|
Πεδίο μέτρησης |
Αποφάσεις |
Αποδόσεις
Αντίσταση εξόδου
|
Ονομαστικό κλίση |
Προμήθεια τάσης |
Σύνδεση |
| WP10H-M12 |
0.5...200 ppm |
0.1 ppm |
0...-2000 mV
1 kΩ
|
-10 mV/ppm |
±5 - ±15 VDC
10 mA
|
Πενταπολικός πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: σήμα μέτρησης PIN2: +U
-Νομικό αριθμό 3:
PIN4: σήμα GND
PIN5: n.c.
|
| WP10N-M12 |
5...2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-M12 |
00,005...2 % (20000 ppm) |
0.001 %
(10 ppm)
|
-1000mV/%
(-0,1 mV/ppm)
|
| WP10-20%-M12 |
00,05... 20%
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
(Υπόκειται σε τεχνικές αλλαγές!)
2.WP10 (αναλογικό) απόδοση, ψηφιακό σήμα μεταποίηση)
Αναλογική / ψηφιακή
Η παροχή ενέργειας είναι γαλβανικά απομονωμένη μέσα στον αισθητήρα.
Το σήμα εξόδου είναι επίσης γαλβανικά απομονωμένο, που σημαίνει ότι δεν έχει δυναμικό.
|
|
Πεδίο μέτρησης |
Απόφαση |
Αντίσταση εξόδου |
Ονομαστική κλίση |
Ηλεκτρική τροφοδοσία |
Σύνδεση |
| WP10H-An-M12 |
0.5... 200.0 ppm |
0.1 ppm |
αναλογικό
0...-2 V (μέγιστο.
-2,5 V)
1 kΩ
|
-10 mV/ppm |
9-30 VDC
Περίπου.
20-56 mA |
Πενταπολικός πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: σήμα μέτρησης PIN2: +U
PIN3: ισχύς GND
PIN4: σήμα GND
PIN5: n.c.
|
| WP10N-An-M12 |
0,50... 2000 ppm |
1 ppm |
-1 mV/ppm |
| WP10L-An-M12 |
00,005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
-1000 mV/%
(-0,1 mV/ppm) |
| WP10-20%-An-M12 |
00,05... 20%.
(200000 ppm)
|
00,01 %
(100 ppm)
|
-100 mV/%
(-0,01 mV/ppm)
|
| WP10H-Ap-M12 |
0.5... 200.0 ppm |
0.1 ppm |
αναλογικό
0...+2 V (μέγιστο.
+2,5 V)
1 kΩ
|
+10 mV/ppm |
| WP10N-Ap-M12 |
5... 2000 ppm |
1 ppm |
+1 mV/ppm |
| WP10L-Ap-M12 |
00,005... 2%
(20000 ppm) |
0.001 %
(10 ppm) |
+1000 mV/%
(+0,1 mV/ppm) |
| WP10-20%-Ap-M12 |
00,05... 20%.
(200000 ppm) |
00,01 %
(100 ppm) |
+100 mV/%
(+0,01 mV/ppm) |
(Υπόκειται σε τεχνικές αλλαγές!)
3.WP10 (ψηφιακό) απόδοση, ψηφιακό σήμα μεταποίηση)
Η παροχή ενέργειας είναι γαλβανικά απομονωμένη μέσα στον αισθητήρα.
Το σήμα εξόδου είναι επίσης γαλβανικά απομονωμένο, που σημαίνει ότι δεν έχει δυναμικό.
|
|
Πεδίο μέτρησης |
Απόφαση |
Αποδόσεις
Αντίσταση εξόδου
|
Δύναμη προμήθεια |
Σύνδεση |
| WP10H-M0c |
0.5... 200.0 ppm |
0.1 ppm |
Modbus RTU
Δεν υπάρχουν αντίστοιχοι στο αισθητήρα.
|
9-30 VDC
περίπου 20-56 mA |
Πενταπολικός πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: διατηρείται
PIN2: +U
PIN3: ισχύς GND
PIN4: RS485B
PIN5: RS485A
|
| WP10N-M0c |
5... 2000 ppm |
1 ppm |
| WP10L-M0c |
00,005... 2%
(20000 ppm)
|
0.001 %
(10 ppm)
|
| WP10-20%-M0c |
00,05... 20%.
(200000 ppm)
|
00,01 %
(100 ppm)
|
(Υπόκειται σε τεχνικές αλλαγές!)
4.WP10 4-20 mA (αναλογικό) απόδοση, αναλογικό εσωτερική σήμα μεταποίηση)
Η ηλεκτρική σύνδεση χωρίς δυναμικό είναι απαραίτητη, καθώς το ηλεκτρονικό αισθητήρα δεν είναι εξοπλισμένο με γαλβανική μόνωση.
4.1Ηλεκτρική σύνδεση: 2 Αστέρας Τερματικό Κλιπ
|
|
Πεδίο μέτρησης |
Αποφάσεις |
Αντίσταση εξόδου |
Ονομαστικό κλίση |
Προμήθεια τάσης |
Σύνδεση |
| WP10MA-200 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 mA
μη βαθμονωμένο |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Τερματικός σταθμός 2 πόλων
(2 x 1 mm2)
Συνιστάται: Στρογγυλό καλώδιο
Α 4 mm
2 x 0,34 mm2
|
| WP10MA-2000 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2% |
00,005... 2%
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5% |
00,05... 5%.
(50000 ppm)
|
00,01 %
(100 ppm)
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10% |
00,05... 10 τοις εκατό
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20% |
00,05... 20%.
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Υπόκειται σε τεχνικές αλλαγές!)
4.2Ηλεκτρική σύνδεση: 5 Αστέρας M12 Συμπλέκτης φλέγγι
|
|
Πεδίο μέτρησης |
Αποφάσεις |
Αντίσταση εξόδου |
Ονομαστικό κλίση |
Προμήθεια τάσης |
Σύνδεση |

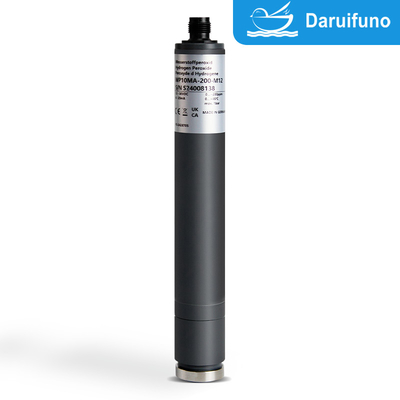

| WP10MA-200-M12 |
0.5... 200.0 ppm |
0.1 ppm |
4...20 mA
μη βαθμονωμένο |
00,08 mA/ppm |
12...30 VDC
RL 50Ω...RL 900Ω |
Πενταπολικός πλέκτης M12
Δραστηριότητα των καλωδίων: PIN1: n.c.
PIN2: +U
-Νομικό αριθμό 3:
PIN4: n c.
PIN5: n.c.
|
| WP10MA-2000-M12 |
5... 2000 ppm |
1 ppm |
00,008 mA/ppm |
| WP10MA-2%-M12 |
00,005... 2%
(20000 ppm)
|
0.001 %
(10 ppm)
|
8 mA/%
(0.0008 mA/ppm)
|
| WP10MA-5%-M12 |
00,05... 5%.
(50000 ppm)
|
00,01 %
(100 ppm)
|
3.2 mA/%
(0.00032 mA/ppm)
|
| WP10MA-10%-M12 |
00,05... 10 τοις εκατό
(100000 ppm) |
00,01 %
(100 ppm) |
10,6 mA/%
(0.00016 mA/ppm) |
| WP10MA-20%-M12 |
00,05... 20%.
(200000 ppm) |
00,01 %
(100 ppm) |
00,8 mA/%
(0,00008 mA/ppm) |
(Υπόκειται σε τεχνικές αλλαγές!)
Ανταλλακτικά
| Τύπος |
Τρίχωμα καπάκι |
Ηλεκτρολύτης |
Έμερι |
Ο-δαχτυλίδι |
| Όλο το WP10H |
M10.1H με G-holder Art. αριθ. 11045.1
|
EWP7/W, 100 ml
Άρθρο 11201
|
S2
Άρθρο αριθ. 11906
|
20 x 1,5 σιλικόνης
Άρθρο 11803
|
| Όλο το WP10N |
| Όλες οι WP10L |
M10.1D με G-holder Art. αριθ. 11041.1
|
| Όλες οι WP10-20% |
| Όλες οι WP10MA-200 |
M10.1H με G-holder Art. αριθ. 11045.1
|
| Όλες οι WP10MA-2000 |
| Όλο το WP10MA-2% |
M10.1D με G-holder Art. αριθ. 11041.1
|
| Όλο το WP10MA-5% |
| Όλο το WP10MA-10% |
| Όλο το WP10MA-20% |
(Υπόκειται σε τεχνικές αλλαγές!)
