Ο μεμβρανικός αισθητήρας χλωριούχου/χλωριούχου με δύο καλώδια 4-20mA έχει τα ακόλουθα κύρια πλεονεκτήματα και χαρακτηριστικά:
1Σταθερότητα και αξιοπιστία
Αρχή μεμβράνης: Η τεχνολογία διαχωρισμού μεμβράνης μπορεί να αποφύγει αποτελεσματικά την επίδραση των ιοντών παρεμβολής (όπως ιόντα χλωριούχου, νιτρικά οξέα κλπ.).) και βελτιώνει την επιλεκτικότητα και την ακρίβεια της μέτρησης.
Διάρκεια ζωής ηλεκτροδίου: Ο σχεδιασμός ηλεκτροδίου είναι ανθεκτικός και μπορεί να διατηρήσει σταθερή απόδοση για μεγάλο χρονικό διάστημα υπό περίπλοκες συνθήκες νερού.
2- Εύκολη μετάδοση σήματος.
Δύο καλώδια 4-20mA: δεν απαιτείται πρόσθετη γραμμή τροφοδοσίας, κατάλληλη για μετάδοση σήματος μεγάλων αποστάσεων, ισχυρή ικανότητα αντι-διαταραχής, καλή συμβατότητα,και μπορεί να συνδεθεί άμεσα με συστήματα ελέγχου όπως PLC και DCS.
Τυποποίηση αναλογικού σήματος: Η έξοδος 4-20mA είναι μια τυποποιημένη διεπαφή στον έλεγχο βιομηχανικού αυτοματισμού, η οποία είναι βολική για απρόσκοπτη ενσωμάτωση με τα υπάρχοντα συστήματα.
3Επαγρύπνηση σε πραγματικό χρόνο σε απευθείας σύνδεση
Υποστηρίζει την παρακολούθηση σε πραγματικό χρόνο των αλλαγών συγκέντρωσης χλωριτών και χλωριωτών, μπορεί να ανταποκριθεί γρήγορα στις αλλαγές στην ποιότητα του νερού,και είναι κατάλληλο για βιομηχανικές εφαρμογές ελέγχου διαδικασιών και επεξεργασίας νερού.
4Λιγότερο κόστος συντήρησης
Εύκολη αντικατάσταση μεμβράνης: Η συναρμολόγηση μεμβράνης είναι εύκολη στην αντικατάσταση και η διάρκεια ζωής του αισθητήρα παρατείνεται.
Μεγάλο διάστημα βαθμονόμησης: σταθερή μέτρηση, μείωση της ανάγκης για συχνή βαθμονόμηση και μείωση του λειτουργικού κόστους.
5. Ανθεκτικό σε σκληρά περιβάλλοντα
Σχεδιασμός κατά της ρύπανσης: Η δομή της μεμβράνης μπορεί να αποτρέψει αποτελεσματικά την προσκόλληση βρωμιών και σωματιδίων και είναι κατάλληλη για διάφορες συνθήκες ποιότητας του νερού.
Ευρεία προσαρμοστικότητα: Μπορεί να λειτουργήσει σταθερά σε διαφορετικές συνθήκες θερμοκρασίας, pH και πίεσης.
6Ασφάλεια και προστασία του περιβάλλοντος
Μέθοδος χωρίς αντιδραστήρα: δεν απαιτούνται χημικά αντιδραστήρα, μειώνει τη δευτερογενή ρύπανση και είναι πράσινη και φιλική προς το περιβάλλον.
Μη τοξικά υλικά: Τα κύρια υλικά της μεμβράνης και του αισθητήρα είναι φιλικά προς το περιβάλλον και ανθεκτικά και πληρούν τα πρότυπα προστασίας του περιβάλλοντος και υγιεινής πόσιμου νερού.
Σύστημα τριών ηλεκτροδίων, μέτρησης χλωριούχου και χλωριούχου, που χρησιμοποιείται σε πισίνες, πόσιμο νερό, υπηρεσίες, διαδικασίες και θαλασσινό νερό, μειώνει την εξάρτηση από το pH, είναι ανεκτικός σε επιφανειακά δραστικά,δεν υπάρχει σταυροευαισθησία στο διοξείδιο του χλωρίου, χλωρίου και χλωριούχου, και αντίσταση πίεσης 5 bar
Τεχνικά δεδομένα
1.MST1 (αναλογικό) απόδοση, αναλογικό εσωτερική σήμα μεταποίηση)
Η ηλεκτρική σύνδεση χωρίς δυναμικό είναι απαραίτητη, καθώς το ηλεκτρονικό αισθητήρα δεν είναι εξοπλισμένο με γαλβανική μόνωση.
|
|
Πεδίο μέτρησης
σε ppm
|
Αποφάσεις
σε ppm
|
Αντίσταση εξόδου |
Ονομαστική κλίση
(σε pH 7,2)
σεmV/ppm
|
Προμήθεια τάσης |
Σύνδεση |
| MST1H-M12 |
0.005...2.000 * |
0.001 |
0...-2000mV
1 kΩ
|
- 1000 |
±5 - ±15 VDC
10 mA
|
Πενταπολικός πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: σήμα μέτρησης
PIN2: +U
-Νομικό αριθμό 3:
PIN4: σήμα GND
PIN5: n.c.
|
|
MST1N-M12
|
00,05...2,00 *
|
0.01
|
-100
|
| MST1HUp-M12 |
0.005...2.000 * |
0.001 |
0...+2000mV
1 kΩ
|
+ 1000 |
10 - 30 VDC
10 mA
|
Πενταπολικός πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: σήμα μέτρησης
PIN2: +U
PIN3: ισχύς GND
PIN4: σήμα GND
PIN5: n.c.
|
|
MST1Up-M12
|
00,05...2,00 *
|
0.01
|
+100
|
* συγκέντρωση δοκιμασμένη και εγκεκριμένη έως 2 ppm
(Υπόκειται σε τεχνικές αλλαγές!)
2.MST1 (αναλογικό) απόδοση, ψηφιακό εσωτερική σήμα μεταποίηση)
Αναλογική / ψηφιακή
- Η τροφοδοσία είναι απομονωμένη μέσα στον αισθητήρα.
- Το σήμα εξόδου είναι επίσης γαλβανικά απομονωμένο, που σημαίνει ότι δεν έχει δυναμικό.
|
|
Πεδίο μέτρησης
σε ppm
|
Απόφαση
σε ppm
|
Αποδόσεις
Αντίσταση εξόδου
|
Ονομαστικόκλίση
σεmV/ppm
|
Δύναμηπρομήθεια |
Σύνδεση |
| MST1H-An-M12 |
0.005...2.000 * |
0.001 |
αναλογικό
0...-2 V
(μέγιστο -2,5V)
1 kΩ
|
- 1000 |
9-30 VDC
Περίπου.
20-56 mA
|
Πενταπολικός πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: σήμα μέτρησης PIN2: +U
PIN3: ισχύς GND
PIN4: σήμα GND
PIN5: n.c.
|
| MST1N-An-M12 |
00,05...2,00 * |
0.01 |
-100 |
| MST1H-Ap-M12 |
0.005...2.000 * |
0.001 |
αναλογικό
0...+2 V (μέγιστο +2,5 V)
1 kΩ
|
+ 1000 |
| MST1N-Ap-M12 |
00,05...2,00 * |
0.01 |
+100 |
* συγκέντρωση δοκιμασμένη και εγκεκριμένη έως 2 ppm
(Υπόκειται σε τεχνικές αλλαγές!)
3.MST1 (ψηφιακό) απόδοση, ψηφιακό εσωτερική σήμα μεταποίηση)
- Η τροφοδοσία είναι απομονωμένη μέσα στον αισθητήρα.
- Το σήμα εξόδου είναι επίσης γαλβανικά απομονωμένο, που σημαίνει ότι δεν έχει δυναμικό.
|
|
Πεδίο μέτρησης
σε ppm
|
Απόφαση
σε ppm
|
Αποδόσεις
Αντίσταση εξόδου
|
Δύναμη προμήθεια |
Σύνδεση |
|
MST1H-M0c
|
0.005...2.000*
|
0.001
|
Modbus RTU
Δεν υπάρχουν αντίστοιχοι στο αισθητήρα.
|
9-30 VDC
περίπου 20-56 mA
|
Πενταπολικός πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: διατηρείται
PIN2: +U
PIN3: ισχύς GND
PIN4: RS485B
PIN5: RS485A
|
|
MST1N-M0c
|
00,05...2,00 *
|
0.01
|
* συγκέντρωση δοκιμασμένη και εγκεκριμένη έως 2 ppm
(Υπόκειται σε τεχνικές αλλαγές!)
4.MST1 4-20 mA (αναλογικό) απόδοση, αναλογικό εσωτερική σήμα μεταποίηση)
Η ηλεκτρική σύνδεση χωρίς δυναμικό είναι απαραίτητη, καθώς το ηλεκτρονικό αισθητήρα δεν είναι εξοπλισμένο με γαλβανική μόνωση.
4.1Ηλεκτρική σύνδεση: 2 Αστέρας Τερματικό Κλιπ
|
|
Πεδίο μέτρησης
σε ppm
|
Απόφαση
σε ppm
|
Αποδόσεις
Αντίσταση εξόδου
|
Ονομαστική κλίση
(σε pH 7,2)
σεmA/ppm
|
Τετάρτη προμήθεια |
Σύνδεση |
|
MST1MA2
|
0.005...2.000 *
|
0.001
|
4...20 mA
μη βαθμονωμένο |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
Τερματικός σταθμός 2 πόλων (2 x 1 mm2)
Συνιστάται: Στρογγυλό καλώδιο
φ4 mm
2 x 0,34 mm2
|
|
MST1MA20
|
00,05...2,00 *
|
0.01
|
0.8
|
* συγκέντρωση δοκιμασμένη και εγκεκριμένη έως 2 ppm
(Υπόκειται σε τεχνικές αλλαγές!)
4Ηλεκτρική σύνδεση: 5 Αστέρας M12 Συμπλέκτης φλέγγι
|
|
Πεδίο μέτρησης
σε ppm
|
Αποφάσεις
σε ppm
|
Αποδόσεις
Αντίσταση εξόδου
|
Ονομαστική κλίση
(σε pH 7,2)
σεmA/ppm
|
Προμήθεια τάσης |
Σύνδεση |
|

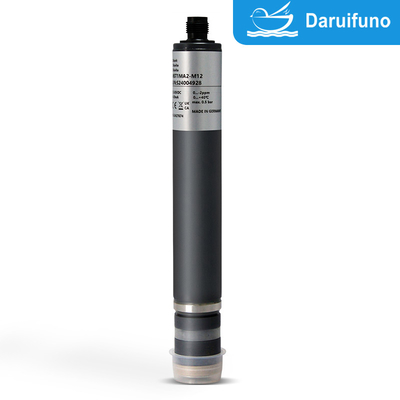

MST1MA2-M12
|
0.005...2.000 *
|
0.001
|
4...20 mA μη βαθμονωμένα |
8.0
|
12...30 VDC
RL 50Ω...RL 900Ω
|
Πενταπόλιος πλέκτης M12
Λειτουργία των συρμάτων:
PIN1: n.c.
PIN2: +U
-Νομικό αριθμό 3:
PIN4: n c.
PIN5: n.c.
|
|
MST1MA20-M12
|
00,05...2,00 *
|
0.01
|
0.8
|
* συγκέντρωση δοκιμασμένη και εγκεκριμένη έως 2 ppm
(Υπόκειται σε τεχνικές αλλαγές!)
