Δύο ηλεκτροδικός αισθητήρας διοξειδίου του χλωρίου για όλες τις επεξεργασίες νερού

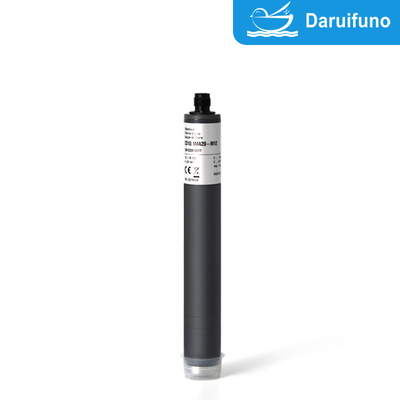

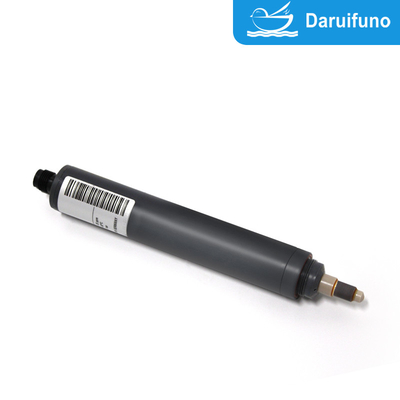

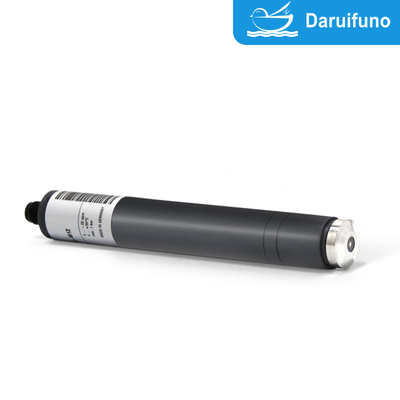

Σύστημα δύο ηλεκτροδίωνΑισθητήρας διοξειδίου του χλωρίουCD10.1 Χρησιμοποιείται ειδικά για τη μέτρηση της συγκέντρωσης διοξειδίου του χλωρίου στο νερό. Χρησιμοποιείται γιαχρησιμοποιείται σε όλη την επεξεργασία νερού, μηχανικά ισχυρό σύστημα μεμβράνης, ανθεκτικό σε επιφανειοδραστικά, υψηλή αντοχή σε χημικά, προαιρετικό εύρος 0~0,5/2/5/10/20/200 ppm.

Ο Αμπερομετρικός αισθητήρας διοξειδίου του χλωρίου δύο ηλεκτροδίων CD10.1 χρησιμοποιείται για την ανίχνευση διοξειδίου του χλωρίου στο νερό και χρησιμοποιείται ευρέως στην επεξεργασία νερού, στην παρακολούθηση βιομηχανικών λυμάτων και σε άλλους τομείς. Τα παρακάτω είναι τα πλεονεκτήματα και όλα τα λειτουργικά χαρακτηριστικά αυτού του αισθητήρα:
Υψηλή επιλεκτικότητα:Έχει υψηλή ειδικότητα για το διοξείδιο του χλωρίου και μπορεί να αποφύγει αποτελεσματικά την παρεμβολή από άλλες οξειδωτικές ουσίες.
Υψηλή ευαισθησία:Ο αισθητήρας μπορεί να ανιχνεύσει χαμηλές συγκεντρώσεις διοξειδίου του χλωρίου στο νερό, κατάλληλο για μια ποικιλία συνθηκών ποιότητας νερού και να εξασφαλίσει ακριβή αποτελέσματα μέτρησης.
Γρήγορη απάντηση:Ο αισθητήρας μπορεί να ανιχνεύσει αλλαγές στη συγκέντρωση διοξειδίου του χλωρίου σε πολύ σύντομο χρονικό διάστημα, κατάλληλο για περιπτώσεις όπου απαιτείται γρήγορη ανάδραση.
Μακροπρόθεσμη σταθερότητα:Η επίστρωση προστατεύει το ηλεκτρόδιο από την επίδραση ρύπων στο νερό, παρατείνει τη διάρκεια ζωής του αισθητήρα και του επιτρέπει να λειτουργεί σταθερά για μεγάλο χρονικό διάστημα.
Χαμηλές απαιτήσεις συντήρησης:Η τεχνολογία επίστρωσης μειώνει τη μόλυνση των ηλεκτροδίων, μειώνει την ανάγκη για συχνό καθαρισμό και βαθμονόμηση και μειώνει το κόστος συντήρησης και τον φόρτο εργασίας.
Οικονομικός:Λόγω της μεγάλης διάρκειας ζωής και της απλής συντήρησης, έχει χαμηλό κόστος χρήσης και είναι κατάλληλο για μακροχρόνια ανάπτυξη σε συστήματα αυτόματης παρακολούθησης.

Λειτουργικά χαρακτηριστικά:
Σύστημα δύο ηλεκτροδίων:Ο αισθητήρας χρησιμοποιεί ένα ηλεκτρόδιο εργασίας και ένα ηλεκτρόδιο αναφοράς για να οδηγήσει την ηλεκτροχημική αντίδραση μέσω μιας διαφοράς δυναμικού για να μετρήσει το ρεύμα οξειδοαναγωγής του διοξειδίου του χλωρίου στο νερό.
Τεχνολογία επίστρωσης:Η επιφάνεια του ηλεκτροδίου του αισθητήρα καλύπτεται με μια διαπνέουσα μεμβράνη, η οποία επιτρέπει μόνο στο διοξείδιο του χλωρίου να περάσει και να αντιδράσει με το ηλεκτρόδιο, ενώ απομονώνει άλλους ρύπους στο νερό, μειώνοντας τη μόλυνση του ηλεκτροδίου και παρατείνοντας τη διάρκεια ζωής του αισθητήρα.
Ηλεκτρονική παρακολούθηση σε πραγματικό χρόνο:Ο αισθητήρας είναι κατάλληλος για συνεχή διαδικτυακή παρακολούθηση του διοξειδίου του χλωρίου στο νερό και μπορεί να παρέχει σε πραγματικό χρόνο πληροφορίες σχετικά με την ποιότητα του νερού όλο το εικοσιτετράωρο για να διασφαλίσει την ακρίβεια και την αξιοπιστία του ελέγχου της διαδικασίας.
Λειτουργία αντιστάθμισης θερμοκρασίας:Ορισμένοι αισθητήρες είναι εξοπλισμένοι με λειτουργία αντιστάθμισης θερμοκρασίας, η οποία μπορεί να διατηρήσει την ακρίβεια της μέτρησης σε διαφορετικά περιβάλλοντα θερμοκρασίας και να αποφύγει σφάλματα που προκαλούνται από διακυμάνσεις θερμοκρασίας.
Χαμηλή κατανάλωση ενέργειας:Οι αισθητήρες αμπέρ έχουν χαμηλή κατανάλωση ενέργειας και είναι κατάλληλοι για μακροχρόνια χρήση, ειδικά σε συστήματα αυτοματοποιημένης παρακολούθησης με περιορισμένη παροχή ρεύματος.
Αντιρρυπαντικός σχεδιασμός:Εκτός από την προστασία επίστρωσης, ορισμένοι αισθητήρες υιοθετούν επίσης έναν ειδικό σχεδιασμό που μπορεί να λειτουργήσει κάτω από πολύπλοκες συνθήκες ποιότητας νερού, να έχει ισχυρότερες αντιρρυπαντικές ιδιότητες και να μειώνει την πρόσκρουση των επιπλέοντων αντικειμένων ή ιζημάτων.
Μεγάλη γκάμα σεναρίων εφαρμογής:Ο αισθητήρας μπορεί να χρησιμοποιηθεί σε όλες τις βιομηχανίες επεξεργασίας νερού για την παρακολούθηση της επίδρασης απολύμανσης και της υπολειπόμενης ποσότητας διοξειδίου του χλωρίου στο νερό.

Γενικά, ο αισθητήρας διοξειδίου του χλωρίου δύο ηλεκτροδίων με επίστρωση αμπέρ συνδυάζει τα χαρακτηριστικά υψηλής ευαισθησίας, γρήγορης απόκρισης, μακροχρόνιας σταθερότητας και χαμηλών απαιτήσεων συντήρησης και είναι κατάλληλος για ακριβή ανίχνευση και μακροχρόνια παρακολούθηση σε διάφορες ποιότητες νερού.

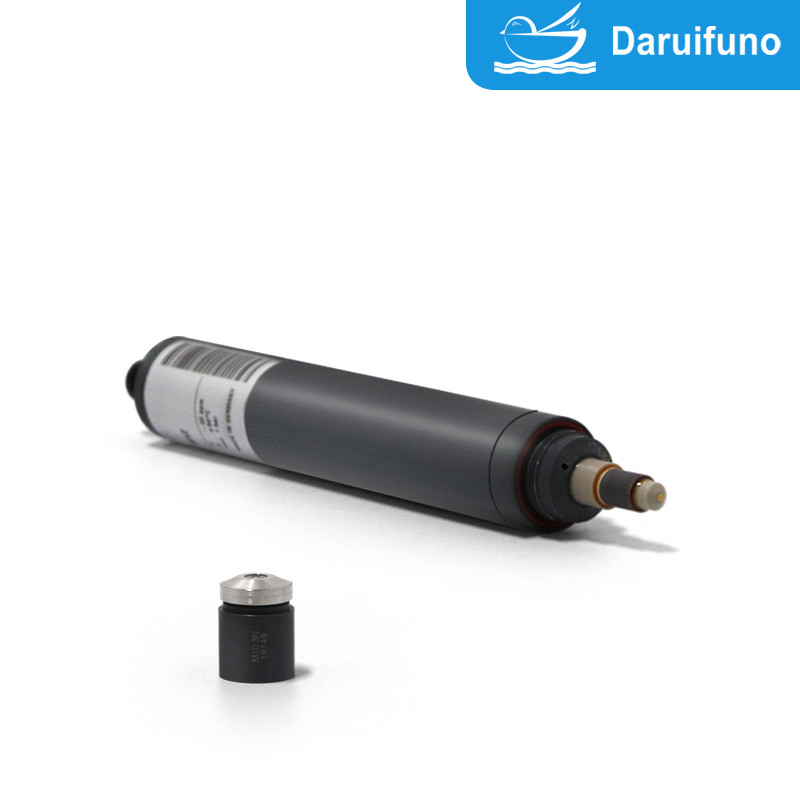

Πεδίο προμήθειας:Αισθητήρας CD10.1, καπάκι μεμβράνης, ηλεκτρολύτης

	CD10.1
Αποθήκευση	Αισθητήρας: στεγνός και χωρίς ηλεκτρολύτη χωρίς όριο στους +5 … +40 °C
	Ηλεκτρολύτης: στην αρχική φιάλη προστατευμένη από την ηλιακή ακτινοβολία στους +5 … +35 °C min. 1 έτος ή μέχρι την καθορισμένη Ημερομηνία ΛΗΞΗΣ
	Καπάκι μεμβράνης: στην αρχική συσκευασία χωρίς όριο στους +5 … +40 °C (τα χρησιμοποιημένα καπάκια μεμβράνης δεν μπορούν να αποθηκευτούν)
Συντήρηση	Τακτικός έλεγχος του σήματος μέτρησης, min. μια φορά την εβδομάδα Οι ακόλουθες προδιαγραφές εξαρτώνται από την ποιότητα του νερού: Αλλαγή καλύμματος μεμβράνης: μία φορά το χρόνο (ανάλογα με την ποιότητα του νερού) Αλλαγή ηλεκτρολύτη: κάθε 3 - 6 μήνες

Επιλογή 1: Δακτύλιος συγκράτησης

- Όταν λειτουργεί με πιέσεις >0,5 bar στο στοιχείο ροής - Διαστάσεις δακτυλίου συγκράτησης 29 x 23,4 x 2,5 mm, σχισμή, PETP - Διαφορετικές θέσεις για επιλογή αυλακιού (κατόπιν αιτήματος)

Τεχνικά Στοιχεία

1. CD10.1 (Αναλογική έξοδος, αναλογική εσωτερική επεξεργασία σήματος)

Απαιτείται ηλεκτρική σύνδεση χωρίς δυναμικό, καθώς ο ηλεκτρονικός αισθητήρας δεν είναι εξοπλισμένος με γαλβανική μόνωση.

	Μέτρημα σειρά σε ppm	Ψήφισμα σε ppm	Παραγωγή Παραγωγή αντίσταση	Ονομαστικός κλίση σε mV/ppm	Δυναμικό προμήθεια	Σύνδεση
CD10.1H-M12	0,005…2,00 0	0,001	0…-2000 mV 1 kΩ	- 1000	±5 - ±15 VDC 10 mA	5πολική φλάντζα M12 με βύσμα Λειτουργία καλωδίων: PIN1: σήμα μέτρησης PIN2: +U PIN3: -U PIN4: σήμα GND PIN5: nc
CD10.1N-M12	0,05…20,00	0,01		- 100
CD10.1L-M12	0,5…200,0	0.1		- 10
CD10.1HUp-M12	0,005…2,00 0	0,001	0…+2000 mV 1 kΩ	+1000	10 - 30 VDC 10 mA	5πολική φλάντζα M12 με βύσμα Λειτουργία καλωδίων: PIN1: σήμα μέτρησης PIN2: +U PIN3: power GND PIN4: σήμα GND PIN5: nc
CD10.1Up-M12	0,05…20,00	0,01		+100
CD10.1LUp-M12	0,5…200,0	0.1		+10

(Υπόκειται σε τεχνικές αλλαγές!)



2. CD10.1 (αναλογική έξοδος, επεξεργασία ψηφιακού σήματος)

Αναλογική έξοδος/ψηφιακή

- Το τροφοδοτικό είναι γαλβανικά απομονωμένο στο εσωτερικό του αισθητήρα.

- Το σήμα εξόδου είναι επίσης γαλβανικά απομονωμένο, δηλαδή χωρίς δυναμικό.

	Μέτρημα σειρά σε ppm	Ψήφισμα σε ppm	Παραγωγή Παραγωγή αντίσταση	Ονομαστικός Κλίση σε mV/ppm	Τροφοδοτικό	Σύνδεση
CD10.1H-An-M12	0,005…2.000	0,001	αναλογικό 0…-2 V (μέγ. -2,5 V) 1 kΩ	- 1000	9-30 VDC περίπου. 20-56 mA	5-πολικό βύσμα M12 φλάντζα Λειτουργία καλωδίων: PIN1: σήμα μέτρησης PIN2: +U PIN3: power GND PIN4: σήμα GND PIN5: nc
CD10.1N-An-M12	0,05…20,00	0,01		- 100
CD10.1L-An-M12	0,5…200,0	0.1		- 10
CD10.1H-Ap-M12	0,005…2.000	0,001	αναλογικό 0…+2 V (μέγ. +2,5 V) 1 kΩ	+1000
CD10.1N-Ap-M12	0,05…20,00	0,01		+100
CD10.1L-Ap-M12	0,5…200,0	0.1		+10

(Υπόκειται σε τεχνικές αλλαγές!)



3. CD10.1 (ψηφιακή έξοδος, επεξεργασία ψηφιακού σήματος)

- Το τροφοδοτικό είναι γαλβανικά απομονωμένο στο εσωτερικό του αισθητήρα.

- Το σήμα εξόδου είναι επίσης γαλβανικά απομονωμένο, δηλαδή χωρίς δυναμικό.

	Μέτρημα σειρά σε ppm	Ψήφισμα σε ppm	Παραγωγή Αντίσταση εξόδου	Τροφοδοτικό	Σύνδεση
CD10.1H-M0c	0,005…2.000	0,001	Modbus RTU Δεν υπάρχουν αντιστάσεις τερματισμού στον αισθητήρα.	9-30 VDC περίπου. 20-56 mA	5πολική φλάντζα M12 με βύσμα Λειτουργία καλωδίων: PIN1: κράτηση PIN2: +U PIN3: power GND PIN4: RS485B PIN5: RS485A
CD10.1N-M0c	0,05…20,00	0,01
CD10.L-M0c	0,5…200,0	0.1

(Υπόκειται σε τεχνικές αλλαγές!)



4. CD10.1 4-20 mA (αναλογική έξοδος, αναλογική εσωτερική επεξεργασία σήματος)

Απαιτείται ηλεκτρική σύνδεση χωρίς δυναμικό, καθώς ο ηλεκτρονικός αισθητήρας δεν είναι εξοπλισμένος με γαλβανική μόνωση.

4.1 Ηλεκτρική σύνδεση: Σφιγκτήρας ακροδεκτών 2 πόλων

	Μέτρημα σειρά σε ppm	Resolutio n σε ppm	Παραγωγή Παραγωγή αντίσταση	Ονομαστικός κλίση σε mA/ppm	Δυναμικό προμήθεια	Σύνδεση
CD10.1MA0.5	0,005…0,500	0,001	4…20 mA μη βαθμονομημένος	32.0	12…30 VDC RL 50Ω…RL 900Ω	2-πολικό τερματικό (2 x 1 mm²)   Συνιστάται: Στρογγυλό καλώδιο 4 χλστ 2 x 0,34 mm²
CD10.1MA2	0,005…2.000	0,001		8.0
CD10.1MA5	0,05…5,00	0,01		3.2
CD10.1MA10	0,05…10,00	0,01		1.6
CD10.1MA20	0,05…20,00	0,01		0,8
CD10.1MA-200	0,5…200,0	0.1		0,08

(Υπόκειται σε τεχνικές αλλαγές!)

4.2 Ηλεκτρική σύνδεση: 5πολική φλάντζα M12 plug-on

	Μέτρημα σειρά σε ppm	Ψήφισμα σε ppm	Παραγωγή Παραγωγή αντίσταση	Ονομαστικός κλίση σε mA/ppm	Δυναμικό προμήθεια	Σύνδεση
CD10.1MA0.5-M12	0,005…0,500	0,001	4…20 mA μη βαθμονομημένος	32.0	12…30 VDC RL 50Ω…RL 900Ω	5πολική φλάντζα M12 με βύσμα Λειτουργία του καλώδια: PIN1: nc PIN2: +U PIN3: -U PIN4: n γ. PIN5: nc
CD10.1MA2-M12	0,005…2.000	0,001		8.0
CD10.1MA5-M12	0,05…5,00	0,01		3.2
CD10.1MA10-M12	0,05…10,00	0,01		1.6
CD10.1MA20-M12	0,05…20,00	0,01		0,8
CD10.1MA-200- M12	0,5…200,0	0.1		0,08

(Υπόκειται σε τεχνικές αλλαγές!)



Εφεδρικός εξαρτήματα

Τύπος	Καπάκι μεμβράνης	Ηλεκτρολύτης	Σμυριδόπετρα	O-ring
Όλα τα CD10.1	Μ10.3Ν Τέχνη. Όχι. 11057	ECD4 ● ECD7/W, 100 ml Art. Όχι. 11030	S2 Τέχνη. Όχι. 11906	20 x 1,5 σιλικόνη Τέχνη. Όχι. 11803

(Υπόκειται σε τεχνικές αλλαγές!)
