Δύο κανάλια αναλογικός ρυθμιστής PH και ORP με RS485 και δύο ρελέ επεξεργασία νερού

Δύο κανάλια αναλογικός ρυθμιστής PH και ORP με RS485 και δύο ρελέ επεξεργασία νερού

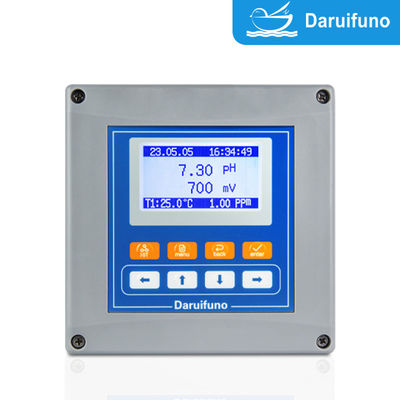

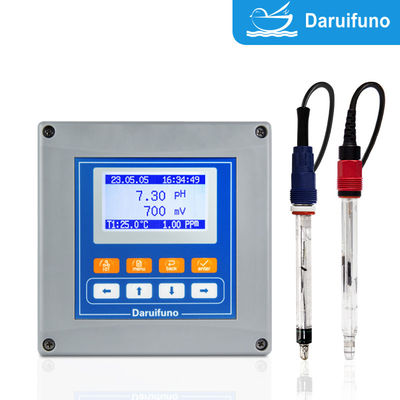

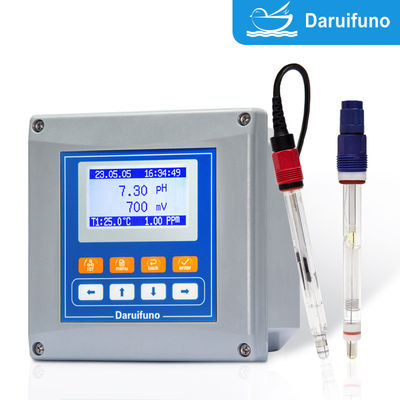

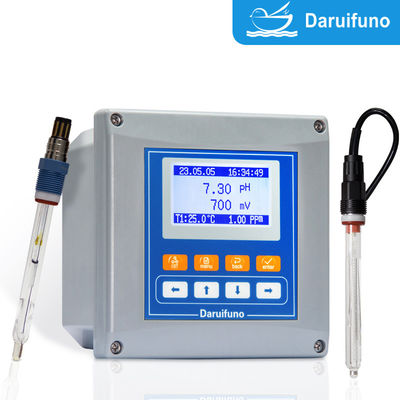

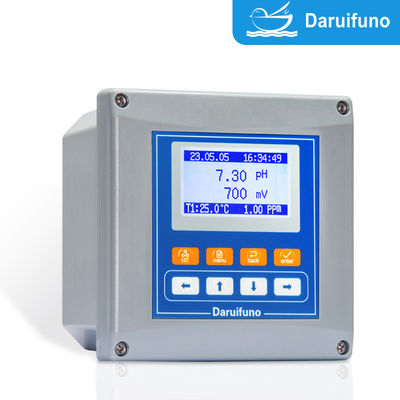

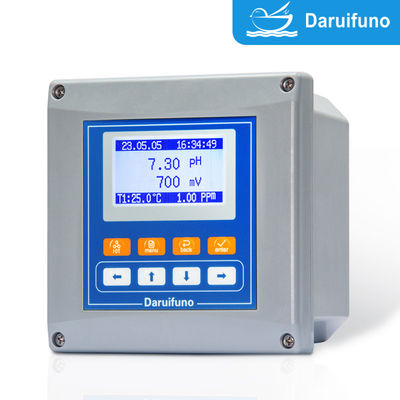

Διπλό κανάλι ελεγκτή APX2-PD της μάρκας Daruifuno που συνδέεται με δύο αναλογικά κανάλια σήματος ταυτόχρονα:ένα μπορεί να επιλεγεί για ηλεκτρόδιο pH και ένα για ηλεκτρόδιο ORP (οξειδωτικό-μείωση δυναμικού), και τα δύο μπορούν να συνδεθούν σε αναλογικό ηλεκτρόδιο pH και και τα δύο μπορούν να συνδεθούν σε αναλογικό ηλεκτρόδιο ORP.
Το αναλογικό σήμα (συνήθως mV ή 4 ~ 20mA) ενισχύεται, φιλτράρεται, μετατρέπεται γραμμικά και εμφανίζεται, εκδίδεται ή ενεργοποιείται μετά την εσωτερική επεξεργασία.βαθμονόμηση και έλεγχο του pH και του ORP αντίστοιχα.

• Δύο κανάλια λειτουργούν ανεξάρτητα: μία συσκευή μπορεί να παρακολουθεί ταυτόχρονα το pH και το ORP, εξοικονομώντας το κόστος του εξοπλισμού και τον χώρο εγκατάστασης.
• Μέτρηση υψηλής ακρίβειας: σταθερό σήμα, αντιστάθμιση θερμοκρασίας
• Δύο αναλογικές εξόδους: 4 ~ 20mA που αντιστοιχούν σε pH και ORP μπορούν να εκδοθούν αντίστοιχα, οι οποίες χρησιμοποιούνται για τη σύνδεση συστημάτων PLC και DCS.
• Μία έξοδος RS485 Modbus, η RS485 είναι μια διεπαφή επικοινωνίας διαφορικού σήματος με ισχυρή ικανότητα κατά των παρεμβολών, μεγάλη απόσταση επικοινωνίας (έως 1,2 χιλιόμετρα),υποστήριξη επικοινωνίας σε πολλά σημείαΜπορεί να μεταφέρει δεδομένα εξ αποστάσεως και να μεταφέρει τα δεδομένα μέτρησης όπως pH, ORP, θερμοκρασία κλπ.στο σύστημα υπολογιστή υποδοχής σε πραγματικό χρόνο μέσω RS485Μπορεί να συνειδητοποιήσει την κεντρική παρακολούθηση, την απόκτηση δεδομένων και την ανάλυση. Μπορεί να επικοινωνήσει με το σύστημα PLC / DCS. Μπορεί να επικοινωνήσει με το PLC,DCS και άλλα συστήματα ελέγχου μέσω πρωτοκόλλου Modbus RTU (πιο κοινό) για έλεγχο αυτοματισμού διαδικασιών.

Παράμετροι προϊόντος

Πλεονεκτήματα και χαρακτηριστικά

• Δύο κανάλια εισόδου: υποστηρίζει ταυτόχρονη σύνδεση δύο ηλεκτροδίων (pH+pH, ORP+ORP ή pH+ORP) παρακολουθεί ταυτόχρονα το pH και το ORP, βελτιώνει την απόδοση και εξοικονομεί χώρο εγκατάστασης
• Δύο κανάλια έξοδος ρελέ: μπορεί να ορίσει υψηλό/χαμηλό συναγερμό, έλεγχο δόσης και άλλες λειτουργίες
• Ανάλογη έξοδος σήματος (4-20mA): παρέχει έξοδο 4-20mA, η οποία είναι βολική για σύνδεση με συστήματα PLC και DCS
• Επισκόπηση LCD υψηλής ευκρίνειας Επισκόπηση σε πραγματικό χρόνο του pH/ORP, της κατάστασης των ηλεκτροδίων, της θερμοκρασίας, της κατάστασης του ρελέ κλπ.
• Λειτουργία καταγραφής ιστορικού: αποθηκεύει δεδομένα μετρήσεων και αρχεία συναγερμού για εύκολη ανίχνευση
• Ηλεκτρονικό ρολόι: παρέχει χρονική σφραγίδα, συνεργάζεται με την καταγραφή δεδομένων Ενσωματωμένη καταγραφή ιστορίας και ηλεκτρονικό ρολόι, μπορείτε να αναζητήσετε την ώρα των βασικών γεγονότων
• Αυτόματος έλεγχος καθαρισμού: παρέχει έξοδο ρελέ καθαρισμού, υποστηρίζει τη λειτουργία καθαρισμού συγχρονισμού ή συντηρητικού ενεργοποιητή για την επέκταση της ζωής του ηλεκτροδίου
• Πολλαπλές μεθόδους βαθμονόμησης: υποστηρίζει βαθμονόμηση 1 σημείου, 2 σημείων ή πολλών σημείων για τη βελτίωση της ακρίβειας
• Δύο κανάλια είναι απομονωμένα το ένα από το άλλο.
• Κάθε κανάλι μπορεί να συνδεθεί με ένα ανεξάρτητο σύστημα θερμοκρασίας.
• Όταν δοκιμάζονται ταυτόχρονα το pH, το ORP και η θερμοκρασία, ο αλγόριθμος μέσα στο μετρητή μπορεί ταυτόχρονα να αξιολογήσει την ικανότητα απολύμανσης και να εμφανίσει τιμές pH, ORP, θερμοκρασίας και χλωρίου.
• Συνεπώς, η παρακολούθηση του pH/ORP, ο έλεγχος της δοσολογίας και η απομακρυσμένη μετάδοση του σήματος δεδομένων πρέπει να πληρούνται.
• Λειτουργία με βάση το μενού Υποστήριξη πολλών γλωσσών, φιλική προς το χρήστη διεπαφή, απλή λειτουργία

Διοικητής ORP Daruifuno PH APX2-PD καταγραφή ιστορικού και λειτουργία ηλεκτρονικού ρολογιού1Λειτουργία καταγραφής ιστορικού
1- Αποθήκευση δεδομένων μέτρησης, συναγερμών κ.λπ.
Το διάστημα εγγραφής μπορεί να ρυθμιστεί (όπως κάθε 10 λεπτά)
2Ηλεκτρονική λειτουργία ρολογιού
Μονάδα ρολογιού σε πραγματικό χρόνο για την εξασφάλιση ακριβούς χρονικής καταγραφής γεγονότων
Χρησιμοποιείται για έλεγχο του χρόνου (όπως χρόνος καθαρισμού, βαθμονόμηση)

Δαριούφνο PH ORP ελεγκτής APX2-PD αρχή δοσολογίας διμερούς ελέγχου αναμεταδόχου
Όταν υπερβεί την καθορισμένη τιμή, ενεργοποιείται το ρελέ.
Παράδειγμα: pH > 9, εκκίνηση της αντλίας δόσης οξέος.
pH < 6, εκκίνηση της αντλίας δόσης αλκαλίων·
Μπορείτε να ρυθμίσετε το διάστημα υστερέζης για να αποφύγετε συχνές αλλαγές.

Οδηγός ελέγχου αυτοματοποιημένου καθαρισμού APX2-PD

Το ρελέ καθαρισμού μπορεί να ρυθμιστεί για να ξεκινήσει σε μια καθορισμένη ώρα (όπως κάθε 24 ώρες).
ξεκινάει τη βαλβίδα ηλεκτροειδή ή την αντλία νερού για να καθαρίσει το ηλεκτρόδιο
αποφεύγεται το σφάλμα μέτρησης που προκαλείται από προσκόλληση στην επιφάνεια ηλεκτρόδου.

Διοικητής Daruifuno PH ORP APX2-PD μέθοδος βαθμονόμησης pH και ORP
1. βαθμονόμηση pH:
Χρησιμοποιείστε τυποποιημένο αδιάβροχο: pH 4.01, 7.00, 10.01, PH ORP ελεγκτή που παράγεται από την εταιρεία μας Daruifuno, το σημείο βαθμονόμησης μπορεί να ρυθμιστεί ελεύθερα.
Χρησιμοποιήστε υγρό pH 7,00 για την βαθμονόμηση του μηδενικού σημείου.
Δύο σημεία βαθμονόμησης: pH 7,00 και 4,00 ή 10.00, βαθμονόμηση του μηδενικού σημείου και της κλίσης.
Ο ελεγκτής καθοδηγεί τη λειτουργία, καθορίζει αυτόματα τη σταθερότητα και τις αποθήκες.
2. Κλιμάκωση ORP:
Χρησιμοποιήστε τυποποιημένο απόθεμα ασφαλείας, όπως +220mV ή +470mV.
Η διαδικασία βαθμονόμησης είναι απλή, συνήθως αρκεί ένα μόνο σημείο.

Μέθοδος εγκατάστασης του ελεγκτή ORP APX2-PD του Daruifuno PHΜέθοδος εγκατάστασης:

• Εγκατασκευασμένο σε πάνελ: ενσωματωμένο στον πίνακα του εξοπλισμού ή του κιβωτίου ελέγχου, μεγέθος ανοίγματος περίπου 92×92 mm.
• Στον τοίχο: κατάλληλο για τοποθέτηση στον τοίχο επί τόπου, εξοπλισμένο με υδροστεγή θήκη (IP65 ή υψηλότερη).
• Εγκατάσταση αγωγού: στερεώνεται στον αγωγό με ειδικό στήριγμα.

- Δεν ξέρω.Εφαρμογή:
◇ Υπερφάνειο νερό
◇ Πηγή νερού
◇ Υδατοκαλλιέργειες
◇ Νερό τοπίου
◇ Εισαγωγή των υδραυλικών

◇ Παρακολούθηση της επεξεργασίας νερού

◇ Πιεστικό νερό,

◇ Υπόγεια ύδατα, πισίνα

◇Παρακολούθηση βιομηχανικών διεργασιών και διαχείριση ελέγχου δοσολογίας

◇Χημικά, πετρέλαιο, χαρτί, τρόφιμα και φάρμακα, ηλεκτρική επικάλυψη, κατασκευή PCB κλπ.
◇ Καθαρισμός νερού σε αστικές/βιομηχανικές εγκαταστάσεις

◇ Παρακολούθηση της κυκλοφορίας του νερού ψύξης

◇ Ελέγχος υγρών με ηλεκτροπληγή/χημική ρύπανση

◇ Γραμμή παραγωγής τροφίμων και ποτών
◇ Έλεγχος δεξαμενής αντίδρασης εξουδετέρωσης οξέος-βάσης
