Δύο κανάλια αναλογικός ελεγκτής PH και ORP με RS485 για επεξεργασία βιομηχανικών λυμάτων

Δύο κανάλια αναλογικός ελεγκτής PH και ORP με RS485 για επεξεργασία βιομηχανικών λυμάτων

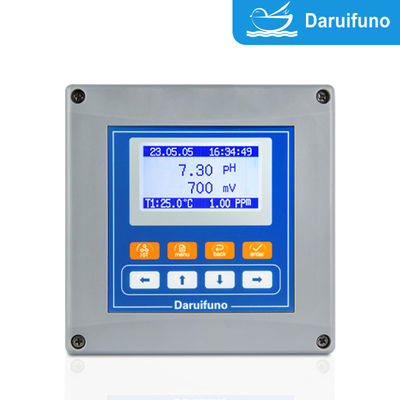

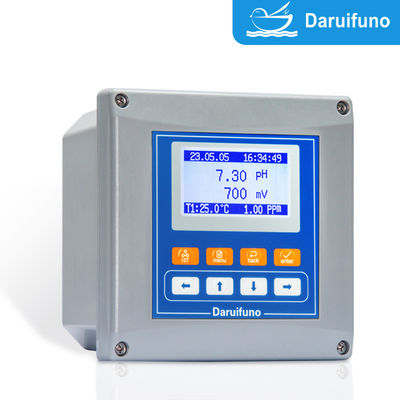

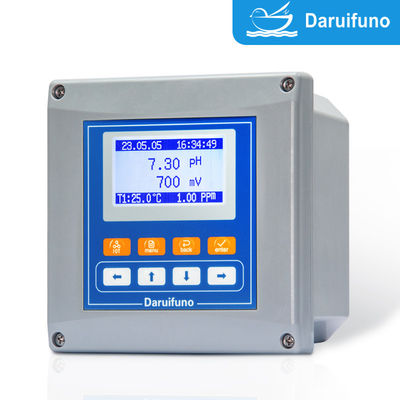

Ο διπλού καναλιού ελεγκτής APX2-PD της μάρκας Daruifuno υποστηρίζει συνήθως την ταυτόχρονη σύνδεση ενός αναλογικού ηλεκτροδίου pH και ενός αναλογικού ηλεκτροδίου ORP (οξειδωτικό-μείωση του δυναμικού),ή δύο αναλογικοί αισθητήρες pH και δύο αναλογικοί αισθητήρες ORPΤο εσωτερικό αναλογικό κύκλωμα μετατρέπει το σήμα ηλεκτροδίου σε σήμα τυποποιημένης τάσης,το ενισχύει και το φιλτράρει., και στη συνέχεια ο μικροεπεξεργαστής του ελεγκτή εκτελεί αριθμητική επεξεργασία και κρίση, εκδίδοντας έτσι ένα σήμα ελέγχου ρελέ ή ένα σήμα αναλογικού ρεύματος (όπως 4-20mA).
Διάδρομος pH: μετρά το pH (0-14) και ελέγχει τη δοσολογία οξέος/βάσης.
Διάδρομος ORP: μετρά το δυναμικό μείωσης οξείδωσης (± 2000mV) για απολύμανση (όπως χλωρίωση) ή αποχλωρίωση.
Το ηλεκτρόδιο συνδέεται με το τερματικό του ελεγκτή· η έξοδος του ρελέ του ελεγκτή συνδέεται με την αντλία δοσολογίας, την συσκευή συναγερμού ή καθαρισμού· η λογική ελέγχου, ο κύκλος βαθμονόμησης, καθαρισμού κλπ.μπορεί να ρυθμιστεί μέσω του μενού· υποστηρίζεται η τακτική βαθμονόμηση και προβολή δεδομένων.

Παράμετροι προϊόντος

Πλεονεκτήματα και χαρακτηριστικά

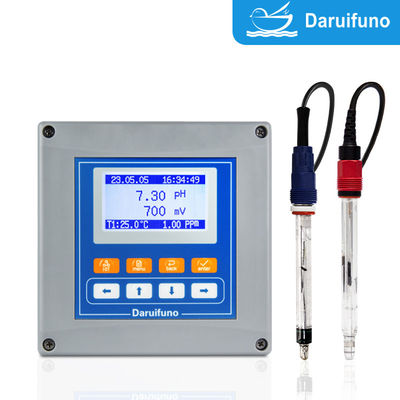

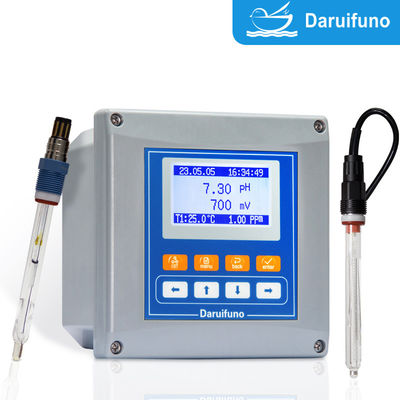

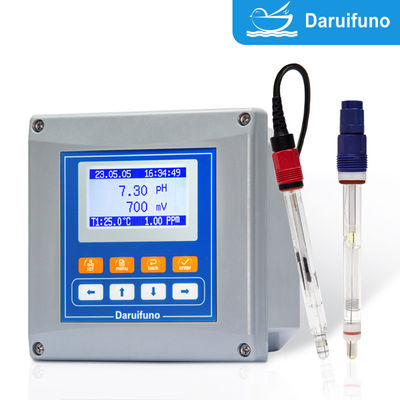

• Δύο κανάλια εισόδου: υποστηρίζει ταυτόχρονη σύνδεση δύο ηλεκτροδίων (pH+pH, ORP+ORP ή pH+ORP) παρακολουθεί ταυτόχρονα το pH και το ORP, βελτιώνει την απόδοση και εξοικονομεί χώρο εγκατάστασης
• Δύο κανάλια έξοδος ρελέ: μπορεί να ορίσει υψηλό/χαμηλό συναγερμό, έλεγχο δόσης και άλλες λειτουργίες
• Ανάλογη έξοδος σήματος (4-20mA): παρέχει έξοδο 4-20mA, η οποία είναι βολική για σύνδεση με συστήματα PLC και DCS
• Επισκόπηση LCD υψηλής ευκρίνειας Επισκόπηση σε πραγματικό χρόνο του pH/ORP, της κατάστασης των ηλεκτροδίων, της θερμοκρασίας, της κατάστασης του ρελέ κλπ.
• Λειτουργία καταγραφής ιστορικού: αποθηκεύει δεδομένα μετρήσεων και αρχεία συναγερμού για εύκολη ανίχνευση
• Ηλεκτρονικό ρολόι: παρέχει χρονική σφραγίδα, συνεργάζεται με την καταγραφή δεδομένων Ενσωματωμένη καταγραφή ιστορίας και ηλεκτρονικό ρολόι, μπορείτε να αναζητήσετε την ώρα των βασικών γεγονότων
• Αυτόματος έλεγχος καθαρισμού: παρέχει έξοδο ρελέ καθαρισμού, υποστηρίζει τη λειτουργία καθαρισμού συγχρονισμού ή συντηρητικού ενεργοποιητή για την επέκταση της ζωής του ηλεκτροδίου
• Πολλαπλές μεθόδους βαθμονόμησης: υποστηρίζει βαθμονόμηση 1 σημείου, 2 σημείων ή πολλών σημείων για τη βελτίωση της ακρίβειας
• Δύο κανάλια είναι απομονωμένα το ένα από το άλλο.
• Κάθε κανάλι μπορεί να συνδεθεί με ένα ανεξάρτητο σύστημα θερμοκρασίας.
• Όταν δοκιμάζονται ταυτόχρονα το pH, το ORP και η θερμοκρασία, ο αλγόριθμος μέσα στο μετρητή μπορεί ταυτόχρονα να αξιολογήσει την ικανότητα απολύμανσης και να εμφανίσει τιμές pH, ORP, θερμοκρασίας και χλωρίου.
• Συνεπώς, η παρακολούθηση του pH/ORP, ο έλεγχος της δοσολογίας και η απομακρυσμένη μετάδοση του σήματος δεδομένων πρέπει να πληρούνται.
• Λειτουργία με βάση το μενού Υποστήριξη πολλών γλωσσών, φιλική προς το χρήστη διεπαφή, απλή λειτουργία

Διοικητής ORP Daruifuno PH APX2-PD καταγραφή ιστορικού και λειτουργία ηλεκτρονικού ρολογιού1Λειτουργία καταγραφής ιστορικού
1- Αποθήκευση δεδομένων μέτρησης, συναγερμών κ.λπ.
Το διάστημα εγγραφής μπορεί να ρυθμιστεί (όπως κάθε 10 λεπτά)
2Ηλεκτρονική λειτουργία ρολογιού
Μονάδα ρολογιού σε πραγματικό χρόνο για την εξασφάλιση ακριβούς χρονικής καταγραφής γεγονότων

Δαριούφνο PH ORP ελεγκτής APX2-PD αρχή δοσολογίας διμερούς ελέγχου αναμεταδόχου
Όταν υπερβεί την καθορισμένη τιμή, ενεργοποιείται το ρελέ.
Παράδειγμα: pH > 9, εκκίνηση της αντλίας δόσης οξέος.
pH < 6, εκκίνηση της αντλίας δόσης αλκαλίων·
Μπορείτε να ρυθμίσετε το διάστημα υστερέζης για να αποφύγετε συχνές αλλαγές.

Οδηγός ελέγχου αυτοματοποιημένου καθαρισμού APX2-PD

Το ρελέ καθαρισμού μπορεί να ρυθμιστεί για να ξεκινήσει σε μια καθορισμένη ώρα (όπως κάθε 24 ώρες).
ξεκινάει τη βαλβίδα ηλεκτροειδή ή την αντλία νερού για να καθαρίσει το ηλεκτρόδιο
αποφεύγεται το σφάλμα μέτρησης που προκαλείται από προσκόλληση στην επιφάνεια ηλεκτρόδου.

Διοικητής Daruifuno PH ORP APX2-PD μέθοδος βαθμονόμησης pH και ORP
1. βαθμονόμηση pH:
Χρησιμοποιείστε τυποποιημένο αδιάβροχο: pH 4.01, 7.00, 10.01, PH ORP ελεγκτή που παράγεται από την εταιρεία μας Daruifuno, το σημείο βαθμονόμησης μπορεί να ρυθμιστεί ελεύθερα.
Χρησιμοποιήστε υγρό pH 7,00 για την βαθμονόμηση του μηδενικού σημείου.
Δύο σημεία βαθμονόμησης: pH 7,00 και 4,00 ή 10.00, βαθμονόμηση του μηδενικού σημείου και της κλίσης.
Ο ελεγκτής καθοδηγεί τη λειτουργία, καθορίζει αυτόματα τη σταθερότητα και τις αποθήκες.
2. Κλιμάκωση ORP:
Χρησιμοποιήστε τυποποιημένο απόθεμα ασφαλείας, όπως +220mV ή +470mV.
Η διαδικασία βαθμονόμησης είναι απλή, συνήθως αρκεί ένα μόνο σημείο.

Μέθοδος εγκατάστασης του ελεγκτή ORP APX2-PD του Daruifuno PHΜέθοδος εγκατάστασης:
Εγκατάσταση πάνελ (εγκατάσταση ανοίγματος, προστατευτικό πάνελ IP66)
Εγκατάσταση τοίχου (προσαρμοστικό προστατευτικό περίβλημα)
Εγκατάσταση αγωγών
Περιβάλλον εγκατάστασης:
Αποφύγετε το άμεσο ηλιακό φως, την υψηλή θερμοκρασία και την υψηλή υγρασία.
Τα καλώδια διοχετεύονται χωριστά για να αποφεύγεται η χρήση του ίδιου καλωδίου με τα ηλεκτρικά δίκτυα.

- Δεν ξέρω.Εφαρμογή:
◇ Υπερφάνειο νερό
◇ Πηγή νερού
◇ Υδατοκαλλιέργειες
◇ Νερό τοπίου
◇ Εισαγωγή των υδραυλικών

◇ Παρακολούθηση της επεξεργασίας νερού

◇ Πιεστικό νερό,

◇ Υπόγεια ύδατα, πισίνα

◇Παρακολούθηση βιομηχανικών διεργασιών και διαχείριση ελέγχου δοσολογίας

◇Χημικά, πετρέλαιο, χαρτί, τρόφιμα και φάρμακα, ηλεκτρική επικάλυψη, κατασκευή PCB κλπ.
◇ Καθαρισμός νερού σε αστικές/βιομηχανικές εγκαταστάσεις

◇ Παρακολούθηση της κυκλοφορίας του νερού ψύξης

◇ Ελέγχος υγρών με ηλεκτροπληγή/χημική ρύπανση

◇ Γραμμή παραγωγής τροφίμων και ποτών
◇ Έλεγχος δεξαμενής αντίδρασης εξουδετέρωσης οξέος-βάσης
