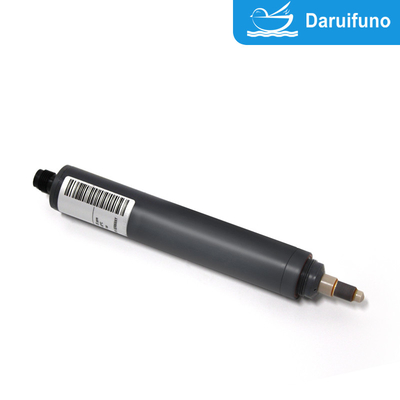

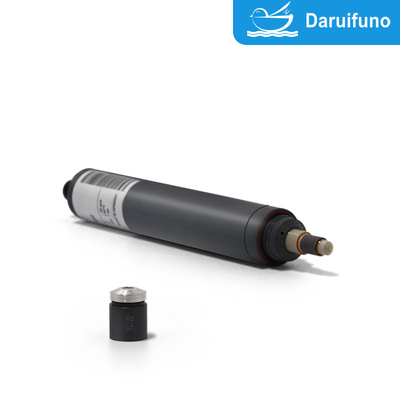

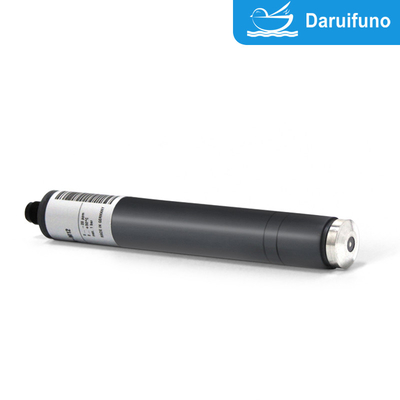

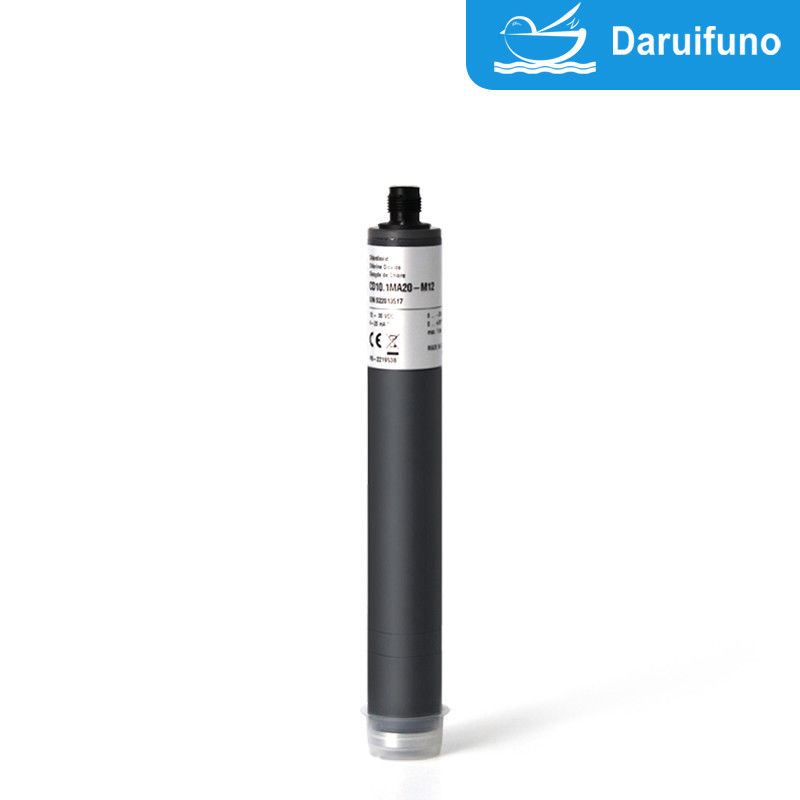

Δύο ηλεκτρόδια σύστημα αισθητήρα διοξειδίου του χλωρίου για πόσιμο νερό, υπηρεσία και επεξεργασία νερού

CD4.2

Νερό πισίνας, πόσιμο νερό, νερό υπηρεσίας, νερό επεξεργασίας

Το νερό δεν πρέπει να περιέχει επιφανειακά δραστικά (τενσινίδια)!

Κατάλληλο χλώριο

παραγωγή διοξειδίου του άνθρακα

μεθόδους

π.χ. γ.

- Μέθοδος οξέος/χλωρίτη

- Η μέθοδος χλωρίου/χλωριτίου

Ηλεκτρονικά

Ανάλογη έκδοση:

- Μη γαλβανικά απομονωμένα ηλεκτρονικά

- αναλογική εσωτερική επεξεργασία δεδομένων

- σήμα εξόδου: αναλογικό (αναλογικό/αναλογικό)

Ψηφιακή έκδοση: - Ηλεκτρονική είναι πλήρως απομονωμένη γαλβανικά

- ψηφιακή εσωτερική επεξεργασία δεδομένων

- σήμα εξόδου: αναλογικό (αναλογικό/ψηφιακό)

ή

ψηφιακό (ψηφιακό-έξω/ψηφιακό)

mA-εκδοχή: - αναλογική ισχύς

- Μη γαλβανικά απομονωμένα ηλεκτρονικά

- σήμα εξόδου: αναλογικό (αναλογικό/αναλογικό)

Πληροφορίες σχετικά με την

εύρος μέτρησης

Η πραγματική κλίση ενός αισθητήρα μπορεί να διαφέρει ανάλογα με την παραγωγή μεταξύ 65% και 150% της ονομαστικής κλίσης

Σημείωση: Με κλίση > 100% το εύρος μέτρησης μειώνεται αναλόγως.

(π.χ.: κλίση 150% → 67% του καθορισμένου εύρους μέτρησης)

Μετατόπιση κλίσης

Σε συνθήκες επαναληψιμότητας

(25 °C, pH 7,2 στο πόσιμο νερό)

Θερμοκρασία λειτουργίας

Μέτρηση θερμοκρασίας νερού: 0... +45 °C

(δεν υπάρχουν κρύσταλλοι πάγου στο νερό μέτρησης)

Θερμοκρασία

αποζημίωση

Αυτόματα, με ενσωματωμένο αισθητήρα θερμοκρασίας

Πρέπει να αποφεύγονται οι ξαφνικές αλλαγές θερμοκρασίας

Μέγιστη επιτρεπόμενη πίεση λειτουργίας

Λειτουργία χωρίς δαχτυλίδι συγκράτησης:

- 0,5 μπαρ.

- χωρίς παλμούς πίεσης και/ή δονήσεις

Λειτουργία με δαχτυλίδι συγκράτησης σε κυψέλη ροής:

- 1,0 μπαρ,

- χωρίς παλμούς πίεσης και/ή δονήσεις (βλέπε επιλογή 1)

CD4.2

Ποσοστό ροής

(Εισερχόμενη ταχύτητα ροής)

Κλ2: παράγοντας 0.35

Ο3

Η απουσία

απολυμαντικό

Σύνδεση

Εναλλακτική έκδοση:

Modbus έκδοση:

Έκδοση 4-20 mA:

Πενταπόλιος M12, πλέκτης επιφάνειας

Πενταπόλιος M12, πλέκτης επιφάνειας

Τερματικός σταθμός 2 πόλων

ή

Πενταπόλιος M12, πλέκτης επιφάνειας

Μέγιστο μήκος καλωδίου αισθητήρα

(ανάλογα με την εσωτερική

επεξεργασία σήματος)

> 30 m επιτρέπονται

Μέγιστο μήκος καλωδίου εξαρτάται από την εφαρμογή

Πενταπόλιος πλέκτης M12: IP68

Δύο-πολικός τερματικός σταθμός με κάλυψη mA: IP65

Μέγεθος

Διάμετρος:

Διάστημα: εκδοχή mV

Έκδοση Modbus έκδοση 4-20 mA

περίπου 25 mm

περίπου 190 mm (αναλογική επεξεργασία σήματος)

περίπου 205 mm (ψηφιακή επεξεργασία σήματος)

περίπου 205 mm

περίπου 220 mm (2-πολικοί τερματικοί)

περίπου 190 mm (5-πόλων-M12)

CD4.2

Αποθήκευση

Ηλεκτρολύτης: σε αρχικό μπουκάλι προστατευμένο από το φως του ήλιου σε θερμοκρασία +5... +35 °C min 1

έτος ή μέχρι την καθορισμένη ημερομηνία λήξης ισχύος

Καπάκι μεμβράνης: στην αρχική συσκευασία χωρίς όριο σε +5... +40 °C

(τα χρησιμοποιημένα καπάκια μεμβράνης δεν μπορούν να αποθηκευτούν)

Διατήρηση

Τακτική παρακολούθηση του σήματος μέτρησης, τουλάχιστον μία φορά την εβδομάδα

Οι ακόλουθες προδιαγραφές εξαρτώνται από την ποιότητα του νερού:

Αντικατάσταση του καπακιού της μεμβράνης: μία φορά το χρόνο (ανάλογα με την ποιότητα του νερού) Αντικατάσταση του ηλεκτρολύτη: κάθε 3 - 6 μήνες

  Επιλογή 1:

Δαχτυλίδι συγκράτησης

- Σε λειτουργία με πίεση > 0,5 bar σε κυψέλη ροής

- Μέγεθος δαχτυλιδιού 29 x 23,4 x 2,5 mm, κομμένο, PETP

- Διαφορετικές θέσεις για διαχωρισμό επιλογή (κατά αίτηση)

Μέτρηση

εύρος

σε ppm

Απόφαση

σε ppm

Αποδόσεις

Αποδόσεις

αντίσταση

Ονομαστικό

κλίση

σε mV/ppm

Τετάρτη

προμήθεια

CD4.2N-M12

0.05...20.00

0.01

0...-2000 mV

1 kΩ

- Εκατό.

±5 - ±15 VDC

10 mA

Πενταπολικός πλέκτης M12

Λειτουργία των συρμάτων:

PIN1: σήμα μέτρησης PIN2: +U

-Νομικό αριθμό 3:

PIN4: σήμα GND

PIN5: n.c.

CD4.2H-M12

0.005...2.000

0.001

- Χίλια.

Μέτρηση εύρος

σε ppm

Απόφαση

σε ppm

Αποδόσεις

Αντίσταση εξόδου

Ονομαστικό

κλίση

σε mV/ppm

αναλογικό

0...-2 V (μέγιστο -2,5 V)

1 kΩ

9-30 VDC

περίπου 20-56 mA

Πενταπολικός πλέκτης M12

Λειτουργία των συρμάτων:

PIN1: σήμα μέτρησης PIN2: +U

PIN3: ισχύς GND

PIN4: σήμα GND

PIN5: n.c.

αναλογικό

0...+2 V (μέγιστο +2,5 V)

1 kΩ

Μέτρηση

εύρος

σε ppm

Απόφαση

σε ppm

Αποδόσεις

Αντίσταση εξόδου

CD4.2H-M0c

0.005... 2.000

0.001

Modbus RTU

Δεν υπάρχουν αντίστοιχοι στο αισθητήρα.

9-30 VDC

περίπου 20-56 mA

Πενταπολικός πλέκτης M12

Λειτουργία των συρμάτων:

PIN1: αποκλειστικό

PIN2: +U

PIN3: ισχύς GND

PIN4: RS485B

PIN5: RS485A

CD4.2N-M0c

0.05... 20.00

0.01

Μέτρηση

εύρος

σε ppm

Απόφαση

σε ppm

Αποδόσεις

Αποδόσεις

αντίσταση

Ονομαστική κλίση

σε mA/ppm

4...20 mA

μη βαθμονωμένο

12...30 VDC

RL 50Ω...RL 900Ω

Τερματικός σταθμός 2 πόλων

(2 x 1 mm2)

Συνιστάται:

Στρογγυλό καλώδιο

4 χιλιοστά

2 x 0,34 mm2
